تیز رفتار لکیری ماڈیول

ہائی اسپیڈ لکیری ماڈیول ایک صحت سے متعلق ٹرانسمیشن جزو ہے جو رہنمائی ، ڈرائیو ، اور موشن پلیٹ فارم کو مربوط کرتا ہے ، جو خاص طور پر اعلی - کو حاصل کرنے کے لئے ڈیزائن کیا گیا ہے ، سیدھی سمت میں اشیاء کی تیز رفتار اور مستحکم باہمی حرکت پذیر حرکت۔ اس کی بنیادی خصوصیت بہتر ڈرائیونگ کے طریقوں (جیسے لکیری موٹرز ، اعلی - اسپیڈ ہم وقت ساز بیلٹ ، یا صحت سے متعلق بال سکرو) اور کم رگڑ رہنمائی ڈھانچے (جیسے اسٹیل گائیڈ ریلوں کے ساتھ اسٹیل گائیڈ ریلوں) کے مابین کئی میٹر کی سطح کی حرکت کی رفتار حاصل کرنے کے لئے (عام طور پر 5m/s یا اس سے زیادہ کو برقرار رکھ سکتی ہے) کے مابین ہم آہنگی ہے (عام طور پر اعلی پوزیشن میں (کچھ ماڈل 5m/s یا اس سے زیادہ کو برقرار رکھتے ہیں)۔

ساختی طور پر ، تیز رفتار لکیری ماڈیول میں ایک اعلی - اسپیڈ ڈرائیو سسٹم (ٹرانسمیٹنگ پاور) ، اعلی - صحت سے متعلق گائیڈ ریل (رہنمائی کو یقینی بنانا) ، موشن سلائیڈرز (بوجھ لے جانے والے بوجھ) ، اور ایک بیس (سخت مدد فراہم کرنا) شامل ہیں۔ کچھ ماڈل وشوسنییتا کو بڑھانے کے ل dist دھول - ثبوت ، چکنا اور محدود آلات سے لیس ہیں۔ الیکٹرانک مینوفیکچرنگ (جیسے چپ پیکیجنگ) ، لاجسٹک چھانٹ رہا ہے ، لیزر پروسیسنگ اور دیگر آٹومیشن منظرناموں میں وسیع پیمانے پر استعمال کیا جاتا ہے جس میں تیز رفتار اور کارکردگی کی ضرورت ہوتی ہے ، جس میں اعلی - اسپیڈ رسپانس اور ہموار حرکت میں توازن پیدا ہوتا ہے ، یہ جدید اعلی - اسپیڈ آٹومیشن آلات کا بنیادی ٹرانسمیشن یونٹ ہے۔

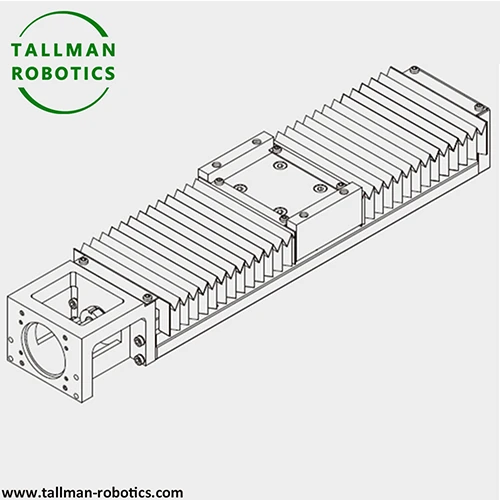

اسٹیل گائیڈ ریل کا ایمبیڈڈ لکیری ماڈیول ایک صحت سے متعلق مکینیکل ٹرانسمیشن جزو ہے جو اسٹیل گائیڈ ریل اور ڈرائیو سسٹم کو مربوط کرتا ہے ، جو بنیادی طور پر اعلی - صحت سے متعلق اور اعلی استحکام کو حاصل کرنے کے لئے استعمال کیا جاتا ہے جو لکیری سمت میں اشیاء کی حرکت کرتا ہے۔ اس کی بنیادی خصوصیت اسٹیل گائیڈ ریل ڈھانچے کو ماڈیول باڈی میں سرایت کرنا ہے ، جس میں ایک مربوط ڈیزائن تشکیل دیا جاتا ہے ، جو آٹومیشن آلات ، صحت سے متعلق مشین ٹولز ، روبوٹ اور الیکٹرانک مینوفیکچرنگ جیسے کھیتوں میں وسیع پیمانے پر استعمال ہوتا ہے۔

آپ کو مزید پروجیکٹس دیکھنے یا یوٹیوب کے ذریعہ ہماری ویڈیو گیلری کا دورہ کرنے کا خیرمقدم ہے: https://www.youtube.com/@tallmanrobotics

اسٹیل کی قسم: لکیری ماڈیولز میں گائیڈ ریل بلٹ -۔ ماڈیول کی نیچے والی پلیٹ اسٹیل ہے ، سلائڈنگ بلاک اسٹیل ہے ، اور سلائیڈنگ سیٹ کی کور پلیٹ ہے ، اور سپورٹ سیٹ ایلومینیم ہے.

ٹی کے اسٹیل گائیڈ ریل نے لکیری ماڈیول میں {{0} built تعمیر کیاsبوجھ تفصیلات

ٹی کے اسٹیل گائیڈ ریل نے لکیری ماڈیول میں {{0} built تعمیر کیاs درستگی کی سطح

ٹی کے اسٹیل گائیڈ ریل نے لکیری ماڈیول میں {{0} built تعمیر کیاs زیادہ سے زیادہ کی رفتار

1． کور ڈھانچے کی ساخت

اسٹیل گائیڈ ریل ایمبیڈڈ لکیری ماڈیول کی ساخت کو مندرجہ ذیل کلیدی حصوں میں تقسیم کیا جاسکتا ہے ، جو تحریک کی درستگی اور استحکام کو یقینی بنانے کے لئے مل کر کام کرتے ہیں۔

1) اسٹیل گائیڈ ریل

صحت سے متعلق مشینی کے ذریعہ اعلی -} طاقت اسٹیل (جیسے اسٹیل پر اثر انداز) سے بنا ، سطح کو عام طور پر بجھانے ، کروم چڑھانا ، وغیرہ کے ساتھ علاج کیا جاتا ہے تاکہ لباس مزاحمت اور سنکنرن کی مزاحمت کو بڑھایا جاسکے۔

ماڈیول کے اڈے یا سلائیڈر میں سرایت شدہ ، یہ سلائیڈر پر رولنگ عناصر (بالز ، رولرس) کے ساتھ تعاون کرتا ہے تاکہ کم رگڑ رہنمائی کا ڈھانچہ تشکیل دیا جاسکے۔

2) ڈرائیو سسٹم

عام ڈرائیونگ کے طریقوں میں بال سکرو ڈرائیو (اعلی - صحت سے متعلق منظرنامے) ، ہم وقت ساز بیلٹ ڈرائیو (اعلی - اسپیڈ منظرنامے) ، یا لکیری موٹر ڈرائیو (الٹرا ہائی اسپیڈ ، ہائی رسپانس منظرنامے) شامل ہیں۔

ڈرائیونگ کے اجزاء کو گائیڈ ریل کے متوازی ترتیب دیا گیا ہے ، اور جوڑے اور ہم آہنگی پہیے جیسے حصوں سے منسلک حصوں کے ذریعے بجلی سلائیڈر میں منتقل ہوتی ہے۔

3) سلائیڈنگ بلاک/موشن پلیٹ فارم

براہ راست اسٹیل گائیڈ ریل کے ساتھ رابطے میں ، نیچے رولنگ عناصر یا سلائیڈنگ رگڑ کے جوڑے سے لیس ہے تاکہ گائیڈ ریل کے ساتھ سیدھی لائن میں منتقل کرنے کے لئے بوجھ چلائیں۔

پلیٹ فارم کی سطح عام طور پر ورک پیس یا دوسرے سامان کی آسانی سے طے کرنے کے لئے بڑھتے ہوئے سوراخوں کے ساتھ ڈیزائن کی گئی ہے۔

4) بیس/شیل

مرکزی ڈھانچہ جو گائیڈ ریل ، ڈرائیو سسٹم ، اور سلائیڈر کو لے جاتا ہے اس میں اخترتی کو کم کرنے کے لئے کافی سختی کی ضرورت ہوتی ہے۔ یہ عام طور پر ایلومینیم کھوٹ یا اسٹیل سے بنا ہوتا ہے ، اور استحکام کو بڑھانے کے ل some کچھ منظرنامے عمر رسیدہ علاج کر سکتے ہیں۔

5) معاون اجزاء

جیسے دھول کا احاطہ (گائیڈ ریل میں داخل ہونے سے دھول کو روکنے کے لئے) ، حد سوئچ (تحریک کے فالج کو کنٹرول کرنے کے لئے) ، چکنا کرنے والا آلہ (خدمت کی زندگی کو بڑھانے کے لئے) ، وغیرہ۔

2. خصوصیات اور فوائد

1) اعلی صحت سے متعلق رہنمائی

اسٹیل گائیڈ ریلوں کی پروسیسنگ کی درستگی ، جیسے سیدھے سیدھے اور ہم آہنگی ، انتہائی زیادہ ہے۔ ایمبیڈڈ ڈیزائن اسمبلی کی غلطیوں کو کم کرتا ہے ، اور رولنگ عناصر کے رابطے کے ساتھ ، یہ مائکرو میٹر یا نینو میٹر کی سطح پر پوزیشننگ کی درستگی حاصل کرسکتا ہے۔

2) اعلی سختی اور بوجھ کی گنجائش

اعلی - طاقت کی خصوصیات اور اسٹیل گائیڈ ریلوں کی مربوط ڈھانچہ ماڈیول کو بڑے شعاعی اور محوری بوجھ کا مقابلہ کرنے کے قابل بناتا ہے ، اور جب بوجھ میں تبدیلی آتی ہے تو مستحکم حرکت کی درستگی کو برقرار رکھتی ہے۔

3) کم رگڑ اور تیز رفتار

رولنگ عنصر اور گائیڈ ریل کے مابین رابطے میں رگڑ کا کم گتانک ہوتا ہے (عام طور پر<0.001), which not only reduces energy loss, but also supports high motion speeds (some models can reach 5m/s or more).

4) کمپیکٹ ڈھانچہ

گائیڈ ریل اڈے میں سرایت کرتی ہے ، اور بیرونی گائیڈ ریلوں والے ماڈیولز کے مقابلے میں ، مجموعی حجم چھوٹا ہوتا ہے ، جس سے تنصیب کی جگہ کی بچت ہوتی ہے اور تنگ مناظر میں خودکار ترتیب کے ل suitable موزوں ہوتا ہے۔

5) آسان دیکھ بھال

مربوط ڈیزائن اجزاء کے مابین کلیئرنس کو کم کرتا ہے ، اور زیادہ تر ماڈلز سینٹرلائزڈ چکنا کرنے والے انٹرفیس سے لیس ہوتے ہیں ، جو باقاعدگی سے چکنا کرنے والے مادے کو شامل کرکے کارکردگی کو برقرار رکھ سکتے ہیں ، جس کے نتیجے میں دیکھ بھال کے کم اخراجات ہوتے ہیں۔

3. درخواست کے منظرنامے

اس کی اعلی صحت سے متعلق اور استحکام کی وجہ سے ، اسٹیل گائیڈ ریل ایمبیڈڈ لکیری ماڈیول بڑے پیمانے پر کھیتوں میں استعمال ہوتے ہیں جن میں سخت حرکت کی درستگی کی ضرورت ہوتی ہے۔

الیکٹرانک مینوفیکچرنگ: جیسے پی سی بی بورڈ معائنہ کے سازوسامان میں سیمیکمڈکٹر ویفر ہینڈلنگ اور پوزیشننگ موشن۔

صحت سے متعلق مشین ٹولز: کلیدی عمل جیسے ٹول فیڈ اور ورک ٹیبل موومنٹ کے لئے استعمال کیا جاتا ہے۔

روبوٹکس ٹکنالوجی: جیسے باہمی تعاون کے ساتھ روبوٹ کے لئے بازو جوڑ اور موبائل پلیٹ فارم کے لئے لکیری ڈرائیو۔

خودکار پتہ لگانے: نمونہ کی منتقلی اور کوآرڈینیٹ پیمائش کرنے والے آلات اور بصری معائنہ کے سازوسامان میں پوزیشننگ۔

طبی سامان: انفیوژن پمپ اور سرجیکل روبوٹ کے لئے صحت سے متعلق موشن کنٹرول۔

معقول انتخاب کے ذریعے ، اسٹیل گائیڈ ریل ایمبیڈڈ لکیری ماڈیول آٹومیشن آلات کی تحریک کی کارکردگی کو مؤثر طریقے سے بہتر بنا سکتا ہے اور صحت سے متعلق میکانکی ٹرانسمیشن میں ایک کلیدی جزو ہے۔
